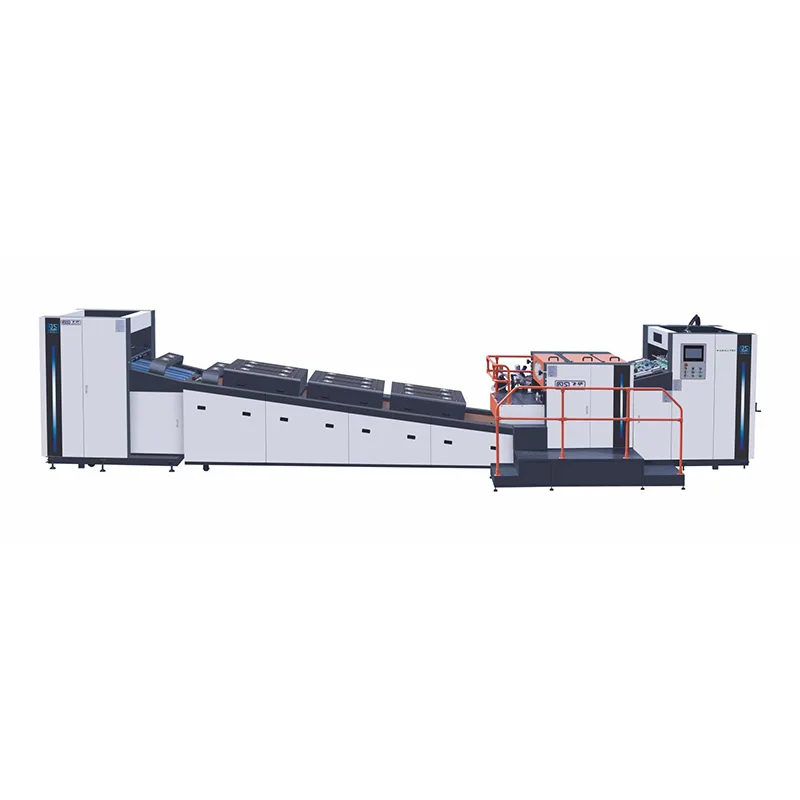

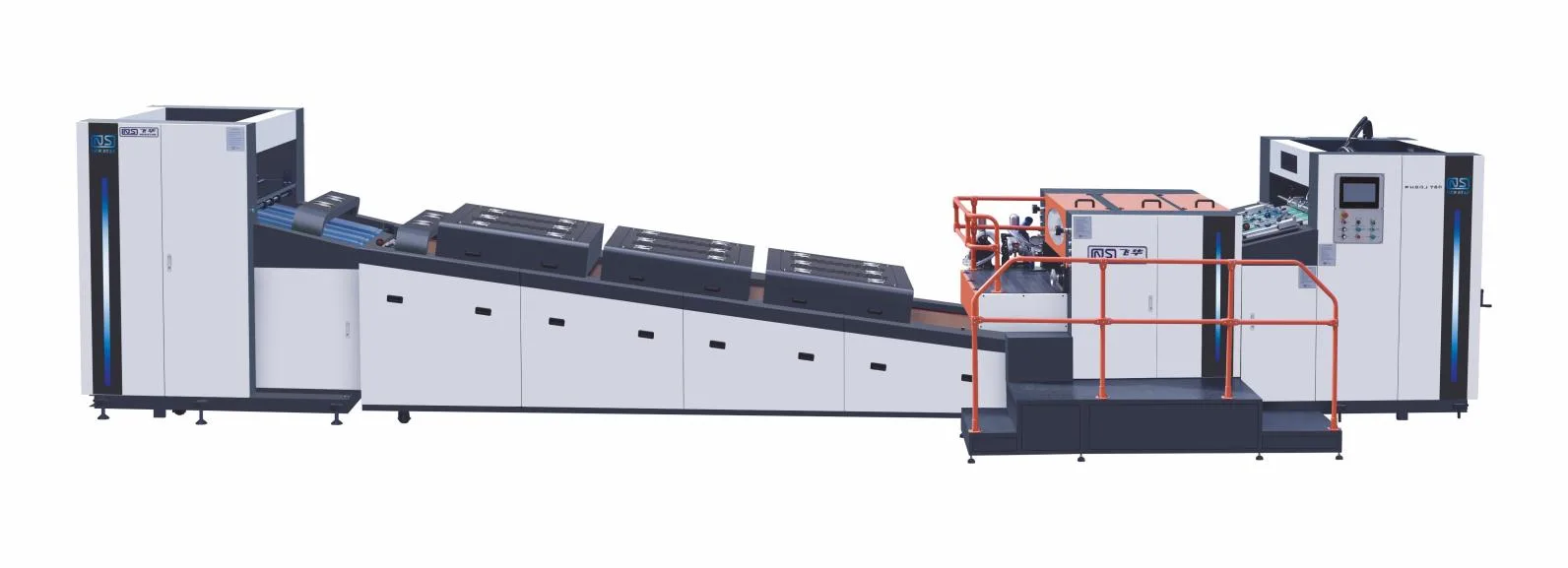

FHSGJ-760 전자동 고속 풀스팟 바니시 기계

적용 범위

TNEW STAR FHSGJ-760 우리 회사에서 출시한 전자동 고속 풀/스팟 바니시 기계는 방수, 방진, 표면 미화 등 인쇄 특성을 향상시킬 수 있습니다. 포스터, 서적, 브로셔, 컬러 박스, 컬러 박스 포장 등에 적합합니다. 바니싱 공정!

기술적인 매개변수

세부 구성

(1) 표준 기계 구조

1. 자동 공급 장치

2. 코팅 장치(UV 오일/수성 광택 오일)

3. 건조 컨베이어 시스템(UV 건조기/IR 건조기)

4. 자동 스태커

5.자동 제어 시스템

(2) 기계 구성 및 기술 사양

1. 자동 급지 장치

- 빠르고 원활한 용지 공급을 위해 높은 신뢰성이 채택되었습니다.

- 민감한 전자 기계식 이중 장력 감지기와 이물질 배플이 장착되어 비정상적인 경우 기계가 즉시 정지됩니다.

- 정확하고 신뢰성 있는 전면 게이지와 측면 게이지.

2. 코팅 호스트

- 코팅 속도는 최대 6000-9000장/시간입니다.

- 대구경 임프린트 드럼, 다이나믹 밸런스 드럼을 사용하여 오일 필름을 플랫하게 코팅합니다. 이중 샤프트 오일 이송, 스크레이퍼, 간단하고 안정적인 오일 제어.

- 코팅 드럼은 나사 고정 클램핑 장치를 채택하여 간단하고 내구성이 뛰어납니다.

- 롤러 전진 및 후진 오일 이송 구조, 쉬운 변환, 유연한 두께 조정.

FHSGJ-760 1050은 옵션으로 세라믹 아닐록스 롤러 및 닥터 블레이드와 함께 사용할 수 있습니다.

3. UV 건조 장비(UV 건조기 + IR 건조기) UV LED 램프 옵션으로 대폭 업그레이드

- UV 건조 장비는 UV 바니시를 신속하게 응고시킬 수 있는 3개의 UV 수은 램프를 채택합니다.

- 전체/반광 변환 기능을 갖추고 있습니다.

- 자동 온도 조절 및 전자 이상 점핑 기능이 내장되어 있습니다.

- 수성 IR 건조 장비로 수성 바니시를 건조할 수 있습니다.

-LED 램프는 저온 경화 공정을 사용하여 종이 품질을 보장하고 바니시가 더 빨리 냉각되어 더 높은 품질의 경험을 제공합니다!

4. 자동 용지 적재기

- 용지 스태커에는 자동 용지 적재 플랫폼이 장착되어 있습니다.

- 광전식 공압식 양면 용지 레벨러 및 강한 용지를 평평하고 느리게 유지하며 두꺼운 용지 관성의 방출을 방지하는 중간 장치; 부드럽고 깔끔한 용지 수신을 보장하는 중간 범위입니다.

- 냉각 팬 및 옵션 냉각 에어컨이 장착되어 있습니다.

- 이상상태 표시등 및 안전감지 시스템을 통해 직원에게 이상상태를 신속하게 알립니다.

5. 자동 제어

- 모터는 안전하고 신뢰할 수 있는 주파수 변환 속도 조절을 사용합니다.

- 전체 기계는 PLC 프로그래밍 가능 제어, 간단한 작동, 쉬운 유지 관리를 사용합니다.

- 케이블의 모든 부분은 빠른 커넥터로 연결되어 설치가 쉽습니다.

【1】 자동 공급 장치(축 구동 모터 없음)

【2】코팅 시스템(UV 오일/수성 광택 오일)

【3】IR 건조 컨베이어(UV 건조기 + IR 건조기)

(1) FHSGJ-760 전자동 고속 풀/스팟 바니시 기계 구성 목록

(2)

(3) FHSGJ-760 전자동 고속 풀/스팟 바니시 기계 예비 부품

매개변수는 사전 통지 없이 변경될 수 있으며 실제 제품이 우선합니다.

전자동 고속 풀/스팟 바니시 기계

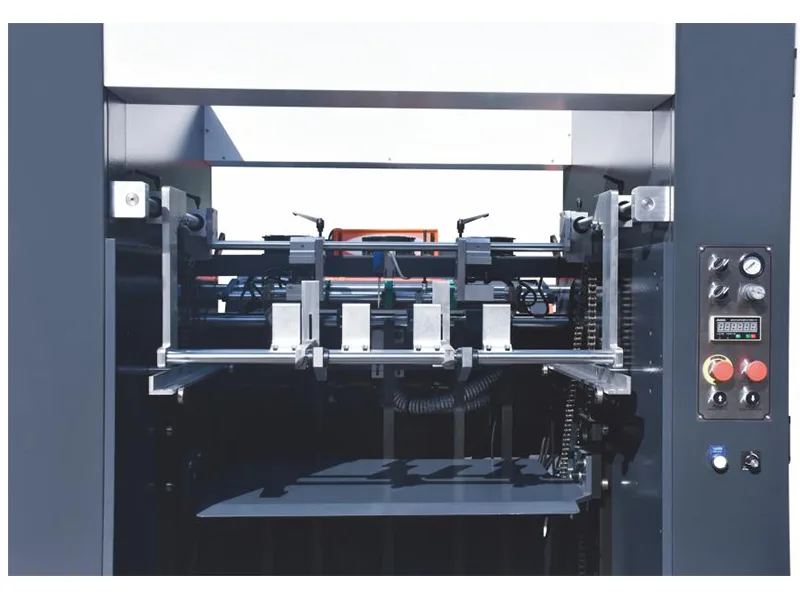

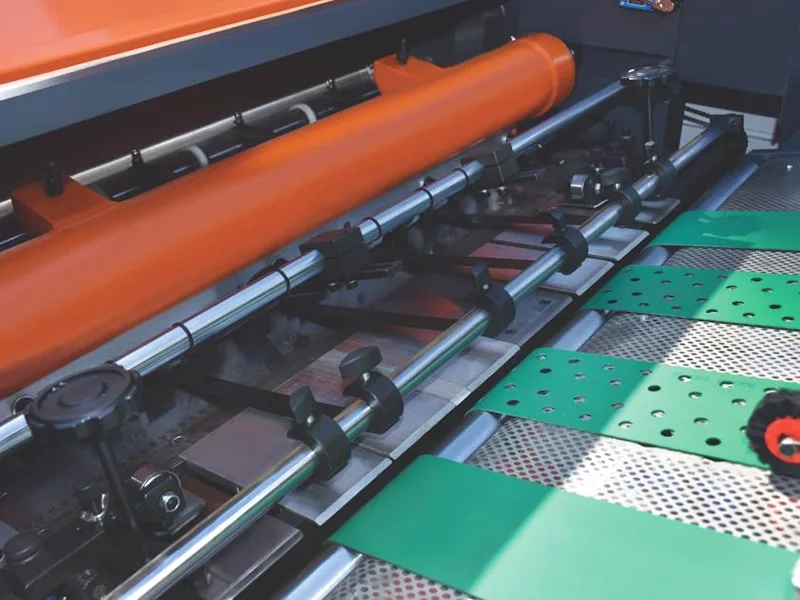

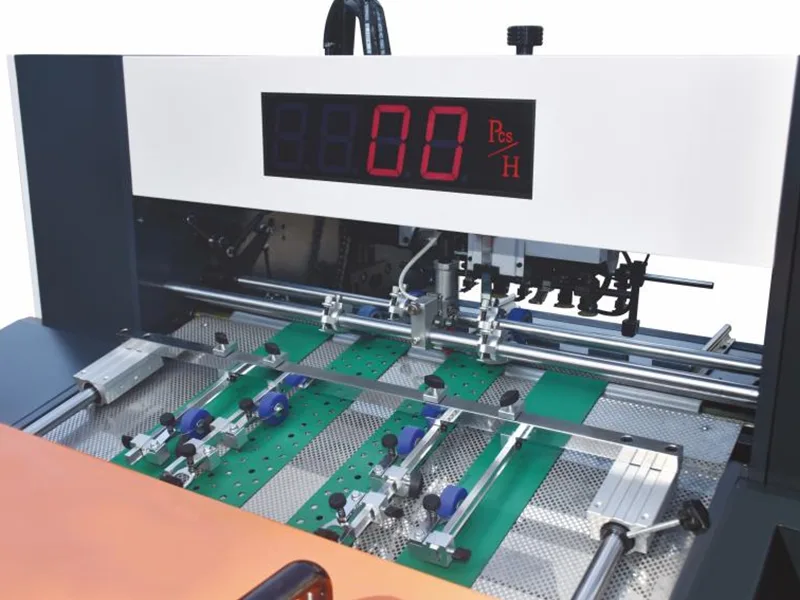

(1) 자동 급지

1. 고속 오프셋 프레스 피더(9000매/시간)를 채택하여 빠르고 안정적인 작동을 보장합니다.

2. 종이 광전 제어, 자동 리프팅

3. 이중 보호 피더 리프팅 안전

4. 최신 용지 스태커 디자인을 사용하여 트레이 전체를 밀어 넣을 수 있으며, 수동으로 용지를 분류할 필요 없이 인쇄 후 트레이를 직접 밀어 넣을 수 있습니다. 프리 스태커도 사용할 수 있습니다. 양방향 선택. 서류 작성 시간을 크게 절약하고 운영자의 노동 강도를 줄입니다.

5.이중 시트 감지기

6. 오일 프리 진공 펌프

7.용지 위치가 정확하지 않은 경우 인쇄판을 분해하지 않고도 전면 가이드와 측면 가이드를 이용하여 용지 바니싱 위치를 조정할 수 있는 기능을 추가했습니다.

8. 피더에 새로운 모니터링 화면이 추가되어 사용자가 이동할 필요 없이 종이 수집 스테이션의 종이 수집 상태를 확인할 수 있습니다.

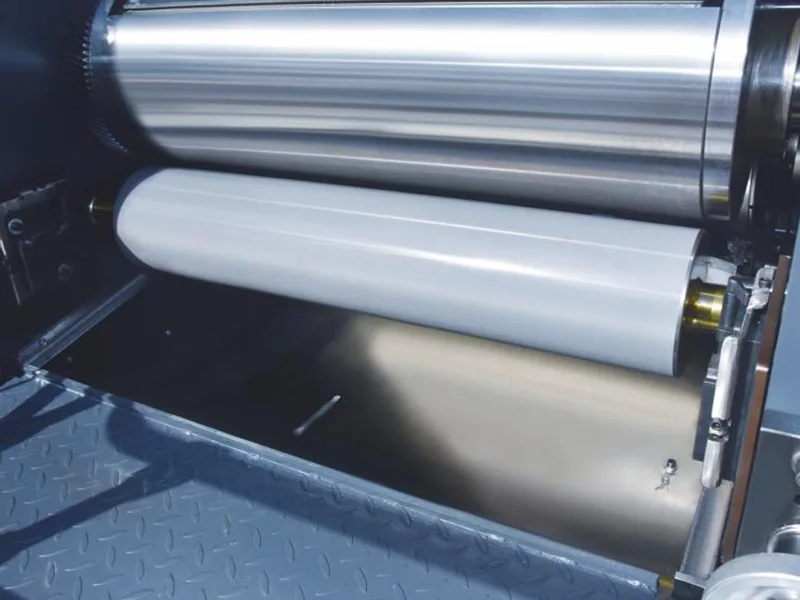

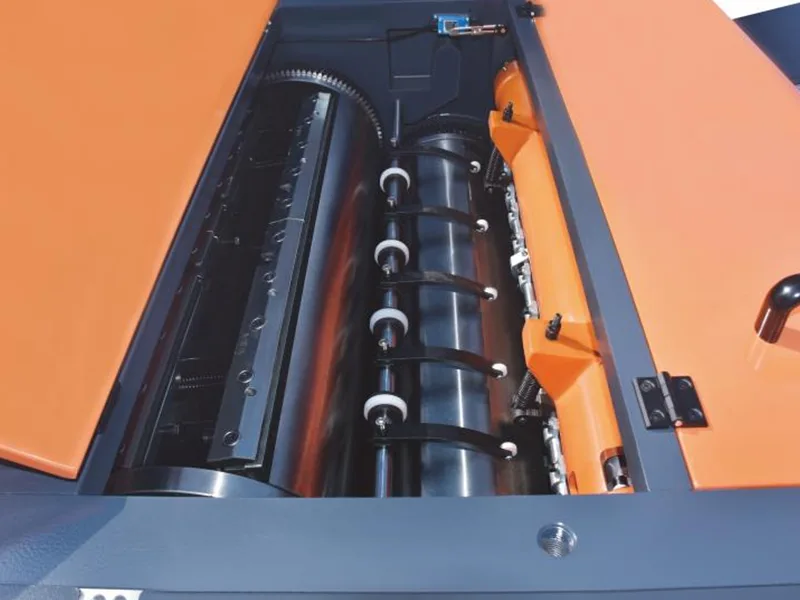

(2) 코팅부

2 코팅 호스트

1. 담요 코팅 : 미세하고 균일합니다.

2. 톱니형 용지 공급: 용지 롤이 없고 부드러운 고속 용지 공급이 가능합니다.

3. 수입 재료 계량 롤러, 정방향 및 역방향 회전 모두에서 오일 두께를 조절할 수 있습니다.

4. 본체 벽면 패널: 일체형 HT200 주조, 두께 80mm.

5. 강화된 HT200 주조 베이스, 안정적인 고속 작동, 내구성 있는 베어링.

6. 균일한 오일 코팅을 위해 동적으로 균형이 잡힌 대구경 임프레션 롤러.

7. 누락된 시트 및 정렬 불량을 감지하여 등록 정확성을 보장합니다.

8. 빠른 클램핑 플레이트.

9. 더 쉬운 청소를 위한 이중 오일 펌프 설계.

10. 오일 팬과 닥터 블레이드는 테플론 코팅 처리되어 달라붙지 않습니다.

- 코팅 속도는 최대 6000-9000장/시간입니다.

- 대구경 임프린트 드럼, 다이나믹 밸런스 드럼을 사용하여 오일 필름을 플랫하게 코팅합니다. 이중 샤프트 오일 이송, 스크레이퍼, 간단하고 안정적인 오일 제어.

- 코팅 드럼은 나사 고정 클램핑 장치를 채택하여 간단하고 내구성이 뛰어납니다.

- 롤러 전진 및 후진 오일 이송 구조, 쉬운 변환, 유연한 두께 조정.

- 선택적인 세라믹 아니록스 롤러 및 캐비티 스크레이퍼 또는 일반 스크레이퍼.

새로운 기능: 고객이 보다 쉽게 ​​인쇄판을 교체할 수 있도록 원스텝 핏을 실현하도록 기능을 업그레이드했습니다.

FHSGJ-760 1050은 옵션으로 세라믹 아닐록스 롤러 및 닥터 블레이드와 함께 사용할 수 있습니다.

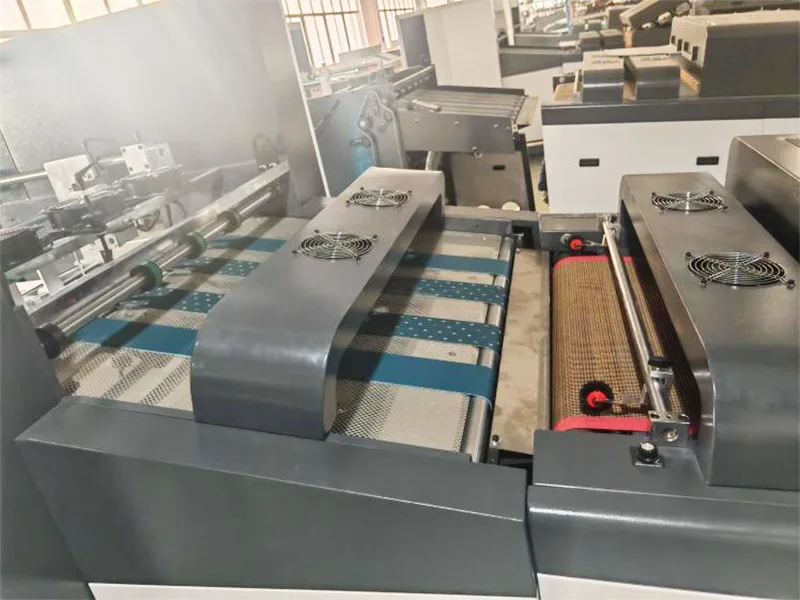

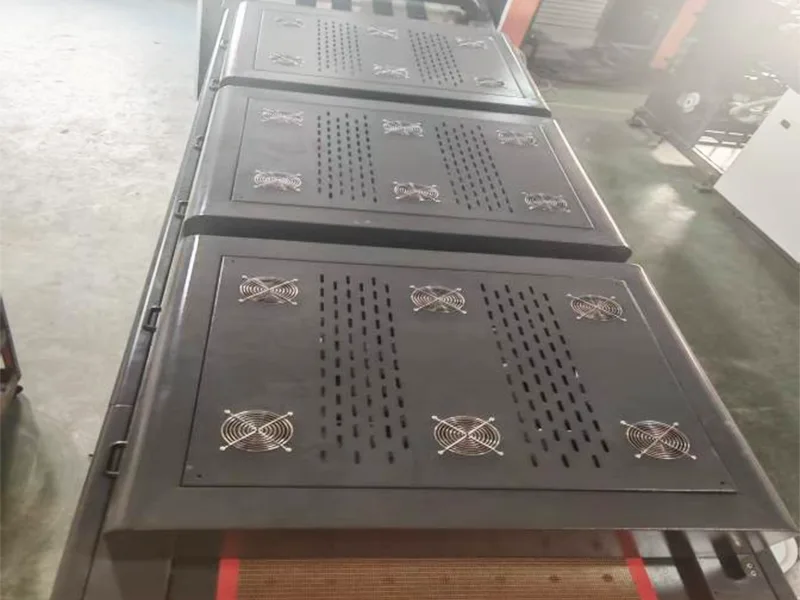

(3) IR 건조 및 UV 경화 시스템

3. UV 건조 장비(UV 건조기 + IR 건조기) UV LED 램프 옵션으로 대폭 업그레이드

- UV 건조 장비는 UV 바니시를 신속하게 응고시킬 수 있는 3개의 UV 수은 램프를 채택합니다.

- 전체/반광 변환 기능을 갖추고 있습니다.

- 자동 온도 조절 및 전자 이상 점핑 기능이 내장되어 있습니다.

- 수성 IR 건조 장비로 수성 바니시를 건조할 수 있습니다.

- 오븐에는 온도 센서가 장착되어 있으며, 갓 아래에 안전선을 설치하여 종이가 뜨는 현상과 램프에 불이 붙는 것을 방지합니다.

- 오븐은 자동 승강 기능이 있고, 방화 기능이 있으며, 램프 교체가 용이합니다.

- 자동 편차 보정 시스템을 갖춘 테프론 컨베이어 벨트.

- 전체 공정의 흡입 용지 공급 및 배기 환기.

- 팬 냉각 및 용지 건너뛰기 장치.

- LED 램프는 저온 경화 공정을 사용하여 종이 품질을 보장하고 바니시가 더 빨리 냉각되어 더 높은 품질의 경험을 제공합니다!

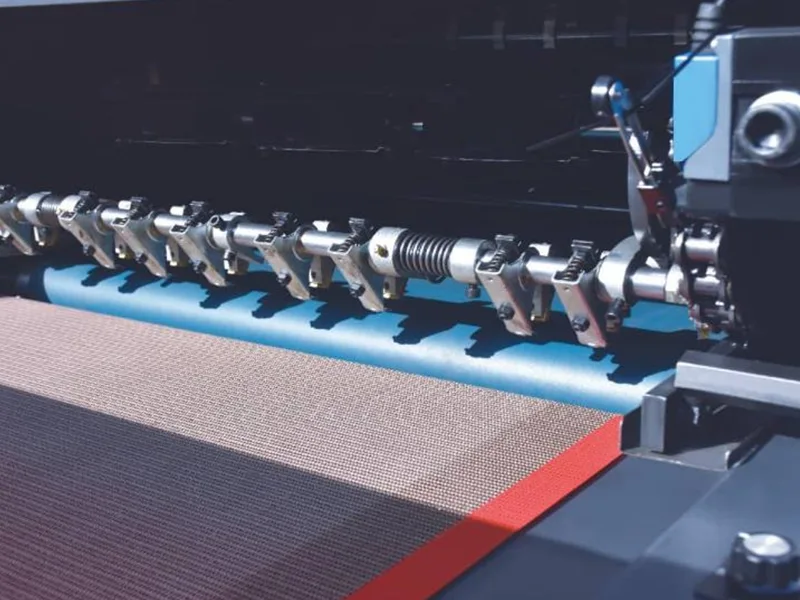

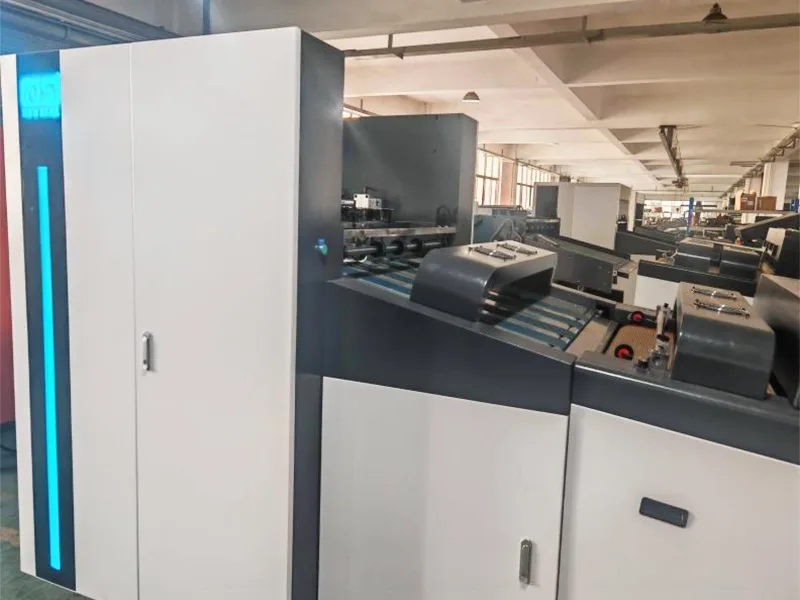

(4) 자동배송시스템

5. 자동 제어

- 모터는 안전하고 신뢰할 수 있는 주파수 변환 속도 조절을 사용합니다.

- 전체 기계는 PLC 프로그래밍 가능 제어, 간단한 작동, 쉬운 유지 관리를 사용합니다.

- 케이블의 모든 부분은 빠른 커넥터로 연결되어 설치가 쉽습니다.

1. 종이 광전 제어, 자동 리프팅

2. 이중 보호 피더 리프팅 안전

3. 공압식 종이 플랩 기능을 갖추고 있어 종이 비트의 수와 시간을 설정하여 깔끔함을 보장할 수 있습니다.

4. 무질서한 용지 자동 하강 기능

5. 용지 걸림 감지 시스템과 일치하여 지능형 감속을 달성합니다.
